فیلتر پرس بهترین وسیله برای تصفیه پساب های صنعتی می باشد، با روش فیلتر پرس میزان هدر رفت آب بسیار کاهش می یابد.
تعداد بازدید: 26015
فیلتر پرس چیست:
شاید بسیاری از شما در وهله اول مواجه شدن با فیلتر پرس، از خود سوال کنید فیلتر پرس چیست؟ و از کارایی این دستگاه اطلاع چندانی نداشته باشید.در پاسخ به فیلتر پرس چیست می توان چنین گفت که فیلتر پرس، دستگاهی است که برای جدا سازی ذرات جامد از مایع در حجم زیاد از آن استفاده می شود و در واقع جداسازی ذرات جامد معلق در پساب را انجام می دهد، می توان گفت فرآیند جدا سازی و تصفیه پساب با فشاری که از سمت جک هیدرولیکی بر صفحات وارد می شود صورت می گیرد، جک هیدرولیکی با توجه به تعداد و اندازه صفحات دارای ابعاد متفاوتی می باشد.
در ادامه پاسخ به سوال فیلتر پرس چیست می توان چنین گفت که، دستگاه فیلتر پرس با توجه به عملکردی که در جدا سازی ذرات جامد و مایع از یکدیگر دارد به دلایل متفاوت و در مکان های مختلف مورد استفاده قرار می گیرد، از جمله در صنایع مختلف، در عمل تصفیه پساب و همچنین دستگاهی پرکاربرد در صنعت تصفیه فاضلاب می باشد که بسته به هدف، در مدل های مختلفی عرضه می شود.
این دستگاه در انواع پساب هایی که آب اضافی در آنها مشاهده می شود و نیاز به کاهش رطوبت وجود دارد استفاده می شود، قابل ذکر است دستگاههای فیلتر پرس به دلیل مکانیزم فشار اغلب بیشترین میزان آب را از پساب موجود حذف می کنند.
آب تصفیه شده در خط دوباره مورد استفاده قرار می گیرد و کیک حاصل نیز از سیستم خارج شده و در مکانهایی مخصوص به خود مورد استفاده قرار می گیرد، قابل ذکر است استفاده از کیک فیلتر پرس بستگی به جنس آن دارد و هر نوع کیکی را نمی توان مورد استفاده قرار داد.

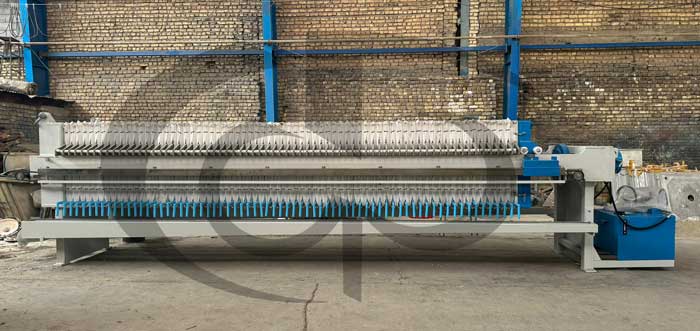

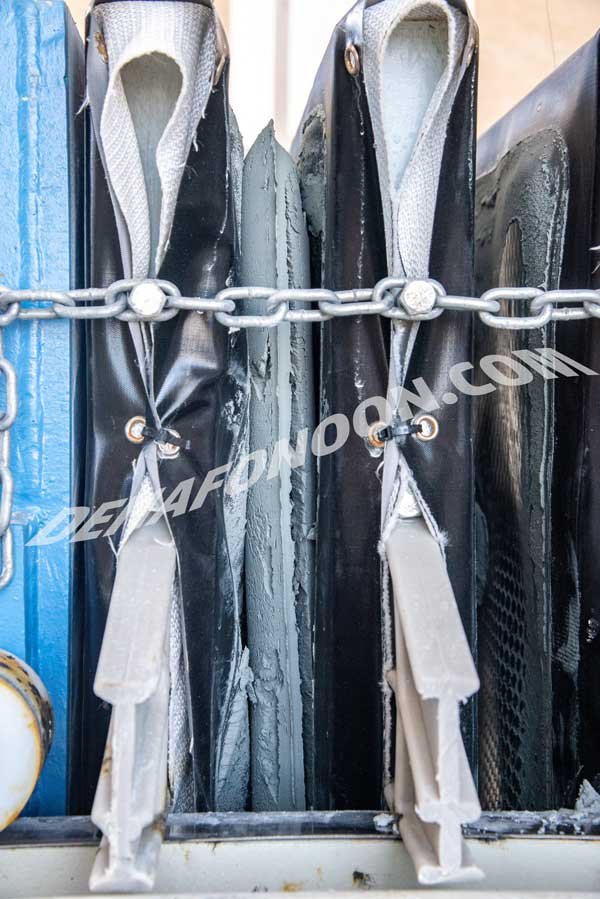

در شکل زیر شاهد کیک یا گل یا لجن تشکیل شده در بین صفحات فیلتر پرس می باشید، هر قسمتی از فیلتر پرس و مجموعه تصفیه پساب شامل جزئیات و قسمت هائی می باشد که گاه در بعضی مواقع مشترک در تمام قسمت ها و در بعضی موارد دیگر متفاوت می باشد، همچنین امکان بروز خطا یا ایجاد مشکل در قسمت های نامبرده در زیر وجود دارد که بسیاری از آنها را با مراجعه به مقاله تعمیرات فیلتر پرس می توان رفع نمود.
مجموعه صنعتی دنافنون، بزرگترین و اولین تولید کننده انواع فیلتر پرس در ایران می باشد، به طور کلی این محصول در فرایند آبگیری لجن تصفیه خانه ها و تصفیه فاضلاب کاربرد فراوانی دارد. علاوه بر استفاده در صنعت آب و فاضلاب و خشک کردن و آبگیری لجن، در بسیاری صنایع مختلف که در ادامه مقاله به آنها پرداخته ایم نیز قابل استفاده می باشد.
در این مقاله شما اطلاعات کاملی راجع به فیلتر پرس بدست خواهید آورد که شامل موارد زیر می باشد:
- مزایای استفاده از دستگاه فیلتر پرس
- کاربرد دستگاه فیلتر پرس
- فیلتر پرس چگونه کار می کند؟
- نحوه طراحی و ساخت فیلتر پرس
- تعیین ابعاد فیلتر پرس
- انواع فیلتر پرس
- اجزا فیلتر پرس
- قیمت فیلتر پرس
- سوالات رایج در خصوص فیلتر پرس
مزایای استفاده از دستگاه فیلتر پرس:
از مزایای دستگاه فیلتر پرس، افزایش راندمان تصفیه پساب کارخانه جات صنعتی را می توان نام برد، دستگاه های فیلترپرس شرکت دنافنون در زمینه های مکش و سرکوب گل و لای و همینطور ذرات جامد دیگر در آب های حاصل از کارخانجات صنعتی مختلف کاربرد بسیار زیادی دارد که در زیر به آنها اشاره کرده ایم:
- کاهش مصرف آب در چرخه تولید
- صرفه جوئی در هزینه های توقف خط تولید
- بهره وری بهینه از آب
- کاهش مصرف انرژی در قسمت های مختلف
- کاربری بسیار راحت فیلتر پرس
- فضای اشغالی کم برای جایگذاری فیلتر پرس در مکان کارخانجات
- عملکرد بسیار خوب در حذف ذرات معلق در پساب
- صرف هزینه راه اندازی و عملیاتی کمتر
در تکمیل توضیحات بالا در خصوص مزایای استفاده از دستگاه فیلتر پرس باید به این نکته توجه داشت که در روش های سنتی تصفیه آب، با استفاده از ته نشینی، ناچارا بایستی پس از حدود 2-1 ماه، خط تولید متوقف شده و حوضچه ها تخلیه گردند، اما در فناوری جدید مبتنی بر فیلترپرس، سیکل تصفیه به طور پیوسته و همزمان با چرخه تولید، انجام می شود.
استفاده از دستگاه فیلتر پرس به طور کلی در بازیافت و حفظ منابع آب کمک بسزایی کرده و از هدر رفت آن به شدت پیشگیری میکند، همچنین با آبگیری از پساب موجود میزان کیک تولید شده حجم بسیار کمی دارد و به همین دلیل هزینه های حمل و نقل کاهش می یابد.

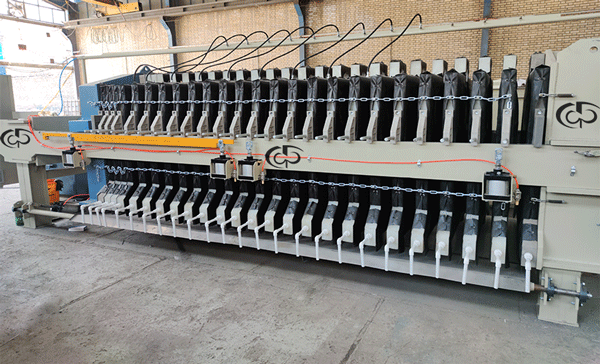

کاربرد دستگاه فیلتر پرس:
از کاربردهای دستگاه فیلتر پرس می توان به موارد زیر اشاره کرد:
1.کاربرد فیلتر پرس در صنایع شیمیائی
2.کاربرد فیلتر پرس در صنایع غذائی، از جمله موارد زیر:
- ساخت انواع شربت ها
- ساخت انواع آبمیوه ها
- صنایع قند سازی
- صنعت نوشابه سازی
- استخراج شیره خرما
- کارخانه های روغن های خوراکی
از ویژگی های فیلتر پرس مواد غذائی می توان به موارد زیر اشاره کرد:
- تمامی قطعات از جنس استیل گرید خوراکی می باشند، به دلیل رعایت موارد بهداشتی
- معمولا در حالت های تمام دستی ساخته می شوند که باز هم ارتباط زیادی به حجم مواد پرس شونده دارد
- اکثر فیلتر پرس های صنایع غذائی از نوع فیلتر پرس مدار بسته می باشند(قابل ذکر است به فیلتر پرس های مدار بسته یا مدار باز، فیلتر پرس های جریان بسته یا جریان باز هم گفته می شود)
- دارای سینی قطره گیر می باشند
- فیلتر های پارچه ای موجود در این نوع دستگاهها از انواع ضد قارچ و ضد باکتری می باشند
3.کاربرد فیلتر پرس در تصفیه و بازیافت آب و مایعات
4.کاربرد فیلتر پرس در صنعت داروئی
5.کاربرد فیلتر پرس در صنعت کاشی و سرامیک

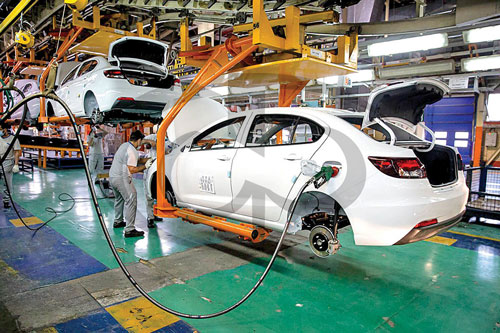

6.کاربرد فیلتر پرس در صنعت خودروسازی، یکی از کاربردهای فیلتر پرس در این صنعت، استفاده از این دستگاه در خط رنگ این کارخانجات می باشد، پساب های موجود در صنعت خودروسازی حاوی مواد آلاینده ای مانند روغن، گریس، رنگ، و فلزات سنگین هستند که می توانند به محیط زیست آسیب های جدی وارد کنند، در واقع فیلتر پرس صنعت خودرو سازی با درصد بالایی از دقت مواد آلاینده نامبرده را از پساب جدا می کند.
7.کاربرد فیلتر پرس در صنعت پالایش
8.کاربرد فیلتر پرس در صنایع متالوژی
9.کاربرد فیلتر پرس در صنایع معدنی(در صورت تمایل به کسب اطلاعات بیشتر از فیلتر پرس های معدنی به مقاله فیلتر پرس معدن مراجعه فرمائید)
- کائولین
- اورانیوم
- شن و ماسه
- صنایع فسفات و آهن
- صنایع روی، مس و سرب(جهت دریافت اطلاعات کامل از فیلتر پرس روی و مس و سرب اینجا کلیک کنید)
- خالص سازی کیک و آب
- صنعت استخراج طلا، برنز، نقره
قابل ذکر است برای معادن آهن فیلتر پرس کنسانتره مورد استفاده قرار می گیرد، این نوع از فیلتر پرس ها تفاوت هائی در نوع عملکرد ندارد ولی از لحاظ اندازه و استراکچر بزرگتر از فیلتر پرس های معمولی می باشند.برای دستیابی به اطلاعات کامل فیلتر پرس کنسانتره می توانید اینجا کلیک کنید.
10.کاربرد فیلتر پرس در صنعت چینی و ظروف سفالی

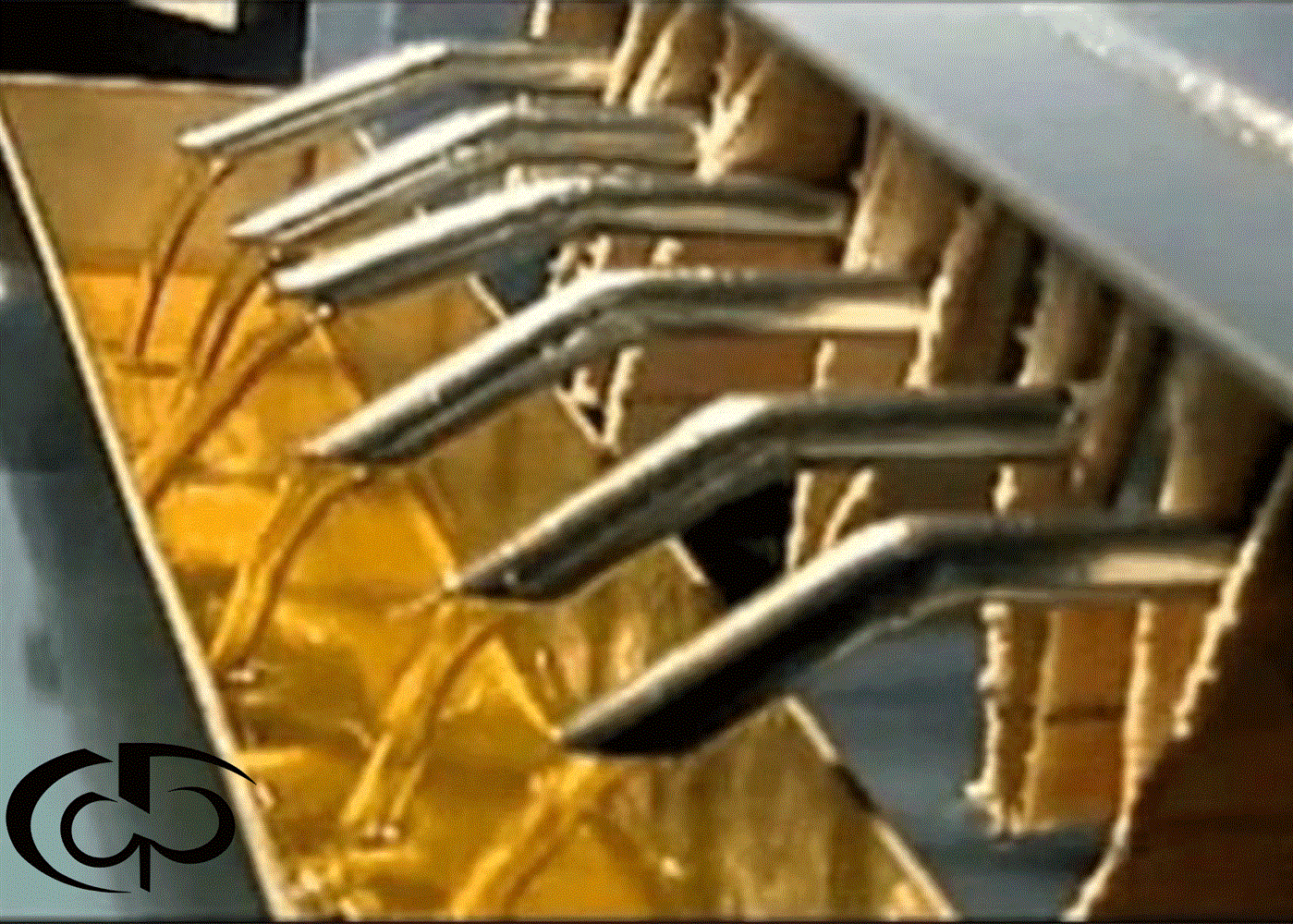

11.کاربرد فیلتر پرس در تولید روغن های صنعتی، خاطر نشان می شویم که جنس آبراههای فیلتر پرس روغن خوراکی نیز از جنس استیل خوراکی می باشد.
12.کاربرد فیلتر پرس در صنایع فولاد
13.کاربرد فیلتر پرس در صنعت تولید برق
14.کاربرد فیلتر پرس در صنعت آجرسازی
15.کاربرد فیلتر پرس در کارخانه جات تولید کاغذ
16.کاربرد فیلتر پرس در صنایع علوم آزمایشگاهی
17.کاربرد فیلتر پرس در صنعت کشاورزی و دامداری
18.کاربرد فیلتر پرس در تصفیه فاضلاب کارخانه های رنگرزی و نساجی
19.کاربرد فیلتر پرس در تصفیه و آبگیری از پساب های موجود در فاضلاب های بهداشتی و صنعتی
20.کاربرد فیلتر پرس در صنعت سنگبری نیز بسیار حائز اهمیت میباشد چرا که در این صنعت عدم استفاده از فیلتر پرس عواقب جبران ناپذیری را بر محیط زیست دارد و همچنین مصرف آب زیادی را به همراه دارد، جهت کسب اطلاعات کامل از مزایای استفاده از فیلتر پرس در صنعت سنگبری به این مقاله مراجعه فرمایید.
جهت کسب اطلاعات بیشتر در زمینه فیلتر پرس علوم آزمایشگاهی در قسمت سرچ سایت( جائی که ذره بین دیده می شود)، کلمه فیلتر پرس آزمایشگاهی و یا قیمت فیلتر پرس آزمایشگاهی را جستجو کنید تا به مقاله کامل در خصوص این موضوع دست یابید.
فیلتر پرس چگونه کار می کند؟
برای توضیح اینکه فیلتر پرس چگونه کار می کند میتوان مراحل زیر را بیان کرد:
1. فیلترپرس ها دارای تعدادی صفحه هستند که پس از ورود پساب بین آنها توسط یک جک هیدرولیک، کاملا تحت فشار قرار میگیرند، قابل ذکر است پساب موجود از ته نشین شدن مواد در تانک تصفیه و پس از هم خوردن آن در تانک همگن کننده گل وارد صفحات فیلتر پرس می شود.
2. پساب مورد نظر که ذرات جامد در آن مخلوط شده است با فشار جک هیدرولیکی که توسط یونیت هیدرولیک وارد عمل می شود، وارد صفحات شده و سپس ذرات جامد در پشت صفحات ثابت باقی مانده و تشکیل کیک میدهند.
همچنین ذرات آب از درون سوراخ های غشاء پارچه های فیلترپرس عبور میکنند، در این جا است که به اهمیت جنس پارچه فیلتر پرس پی می بریم زیرا هر چه جنس پارچه فیلتر پرس از کیفیت بالاتری برخوردار باشد میزان مقاومت بیشتری نیز در برابر کشش و فشار از خود نشان خواهد داد و میزان آب گیری از کیک بیشتر خواهد بود، قابل ذکر است جنس پارچه علاوه بر کیفیت مطلوب باید متناسب با نوع پساب تولید شده باشد.
3. ضخامت کیک حاصل فضای بین دو صفحه را پر مینماید و در ادامه با باز شدن جک، کیک از میان صفحات خارج می شود.
4.سیستم لرزشی فیلتر پرس نیز به خارج شدن کیک از بین صفحات کمک می کند و آب خارج شده به سیکل تصفیه باز میگردد.
4. در آخرین مرحله صفحات فیلتر پرس با ورود مجدد پساب به صفحات دوباره بسته میشوند و این سیکل تکرار میشود.
در لینک روبرو فیلم فیلتر پرس چگونه کار می کند به طور کامل نمایش داده شده است.

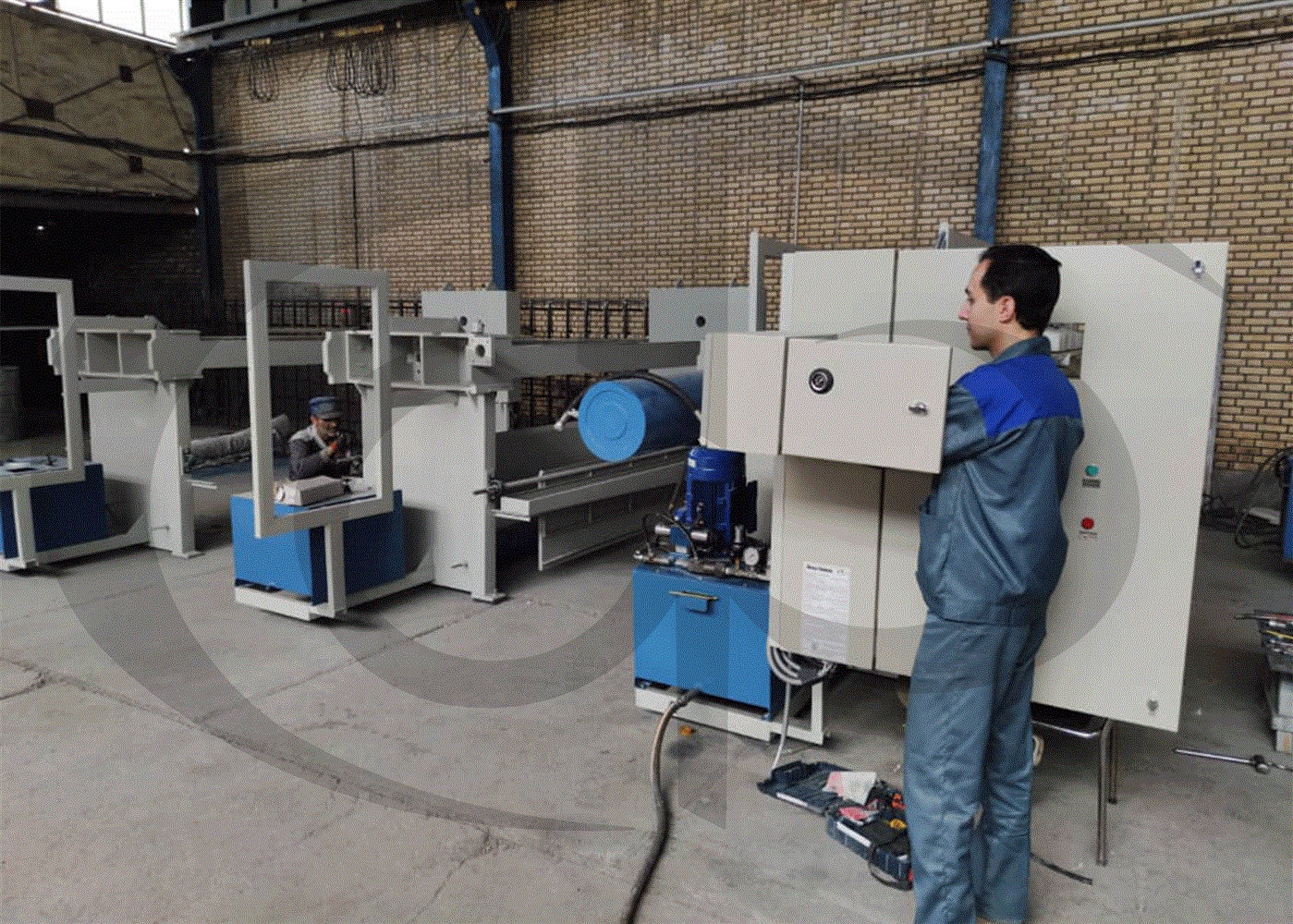

نحوه طراحی و ساخت فیلتر پرس:
در واقع می توان گفت در طراحی و ساخت دستگاه فیلتر پرس و مجموعه تصفیه پساب، ورق های فولادی کاربرد زیادی دارند.ورق های فولادی در ابعاد و ضخامت ها و همچنین جنس های مختلف گردهم آمده اند تا یک استراکچر فولادی به منظور پرس تشکیل دهند.
استراکچر دستگاه فیلتر پرس در واقع به گونه ای طراحی می شود که صفحات تفلونی توسط جک هیدرولیک براحتی و با نیروی لازم تحت فشار قرار گیرند، پس از وارد شدن فشار لازم از سمت جک، شیرهای بین صفحات، موجب خروج آب حاصل از پرس از آبراهای موجود در دستگاه می شوند، قابل ذکر است که آبراهها نیز از جنس ورق های فولادی می باشند.
برای طراحی و ساخت فیلتر پرس ما باید اصول طراحی فیلتر پرس را بدانیم و با آگاهی از مشخصات فنی و همچنین ظرفیت فیلتر پرس مورد نظر در جهت طراحی و ساخت این دستگاه اقدام کنیم که البته این امر مستلزم داشتن تجربه چندین ساله و داشتن علم و آگاهی کامل نسبت به این موضوع می باشد، برای آگاهی کامل از چگونگی محاسبه ظرفیت فیلتر پرس، اینجا کلیک کنید.
حال برای نظم دهی مراحل ساخت فیلتر پرس، به طور موردی آنها را در زیر نام برده ایم.
- در ابتدا قطعات فولادی و ریخته گری شده را باید طراحی، تهیه و آماده کنیم
- سپس قطعات فولادی را برش کاری می کنیم که این قطعات شامل بازوهای دستگاه فیلتر پرس می شود و سپس آنها را ماشین کاری می کنیم
- قاب ها و صفحات فیلتر پرس را کف تراشی می کنیم
- سپس سوراخ کاری و نصب دسته بر روی صفحات و قاب ها را انجام دهیم
- قطعات ریخته گری شده را سنگ کاری می کنیم ضمن اینکه این قطعات را از لحاظ کیفیت مورد بررسی قرار می دهیم به عبارتی تحت کنترل کیفی قرار می دهیم
- مونتاژ قسمت ابتدائی و انتهائی دستگاه فیلتر پرس و بازوها
- ساختن مجموعه یونیت هیدرولیک فیلتر پرس
- نصب کردن یونیت هیدرولیک بر روی شاسی دستگاه فیلتر پرس
- مونتاژ کردن صفحات بر روی شاسی
- تست قسمت های مختلف و روشن نمودن سیستم هیدرولیک
- دمونتاژ یونیت هیدرولیک و صفحات
- مونتاژ دوباره صفحات بر روی شاسی دستگاه فیلتر پرس
- تست نهائی فیلتر پرس
تعیین ابعاد فیلتر پرس:
عوامل مهمی که در تعیین ابعاد فیلتر پرس نقش دارند و نهایتا منجر به طراحی و ساخت این دستگاه می شوند عبارتند از:
- تعیین میزان ذرات جامد موجود در پساب
- تعیین تعداد صفحات
- تعیین ابعاد صفحات
- حجم پساب موجود برای تصفیه
قابل ذکر است هر چقدر ابعاد فیلتر پرس بزرگتر باشد باید از جرثقیل های بزرگتری جهت جابجایی و حمل آن استفاده شود، در مقاله انواع جرثقیل می توانید به بررسی هر کدام از جرثقیل ها جهت جابجایی دستگاه فیلتر پرس بپردازید.

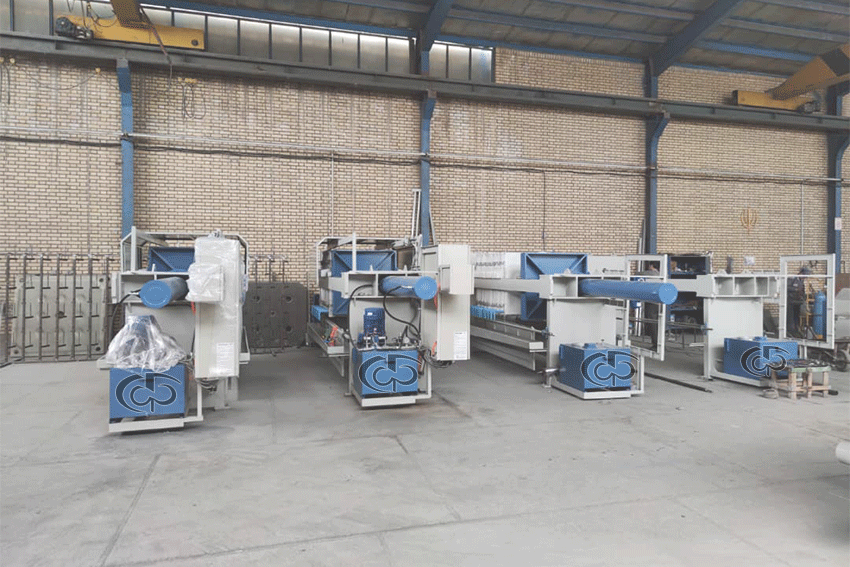

انواع فیلتر پرس:
از انواع فیلتر پرس می توان موارد زیر را نام برد که بسته به حجم پساب و نوع کار و نیاز مشتری به شکل های زیر به کار گرفته شود:
- فیلتر پرس هیدرولیک
- فیلتر پرس دستی
- فیلتر پرس اتوماتیک
- فیلتر پرس چمبر
- فیلتر پرس ممبران
فراموش نشود که موارد بالا در خصوص انواع فیلتر پرس می تواند بصورت همزمان در یک فیلتر پرس وجود داشته باشد، مثلا فیلتر پرس هیدرولیکی اتوماتیک که هم دارای جک هیدرولیک می باشد و هم به صورت اتوماتیک کار می کند.

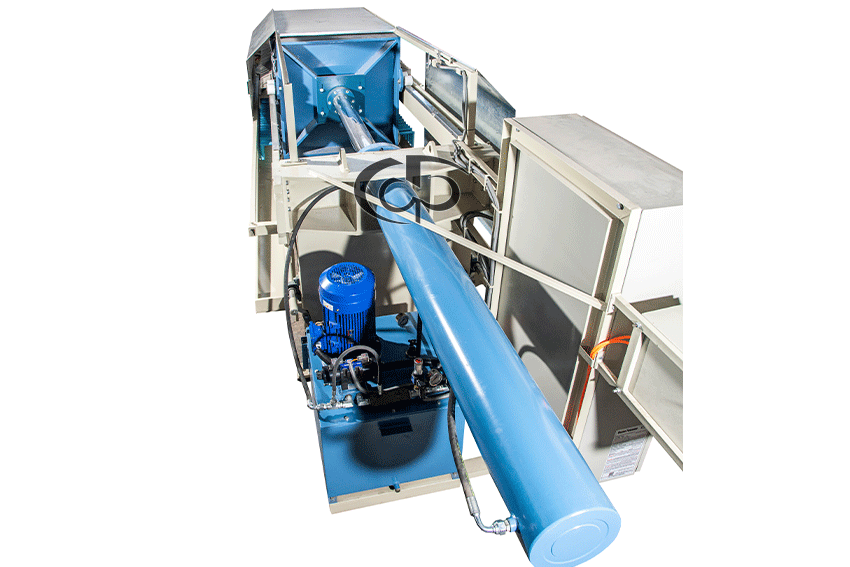

فیلتر پرس هیدرولیک
در دستگاه فیلتر پرس تامین فشار چند بخش از دستگاه به وسیله نیروی هیدرولیکی تامین می شود که در زیر آنها را نام برده و بررسی می کنیم:
- جک اصلی دستگاه
- ربات صفحه باز کن(در صورت تعبیه شدن)
- سیستم شستشوی صفحات(در صورت تعبیه شدن)
قابل ذکر است در هر دستگاه در واقع یک بخش یا سیستم هیدرولیک به نام یونیت هیدرولیک وجود دارد که نیروی آن بین بخش های مختلف تقسیم می شود، یعنی سه بخشی که در بالا نام برده شد از یک سیستم هیدرولیک تامین فشارشان انجام می شود، در واقع منظور از فشار هیدرولیک، فشاری است که توسط نیروی مایعات تامین می شود و بیشتر اوقات این مایع، روغن های مخصوص می باشد.
جک اصلی دستگاه:
یکی از بخش های فیلتر پرس هیدرولیک جک آن می باشد که به کمک روغن کار می کند در این نوع از انواع فیلتر پرس نیروی لازم برای فشرده شدن صفحات فیلتر پرس توسط جک هیدرولیکی تامین می شود
روغن از طریق پمپ فیلتر پرس که نیروی آن توسط انرژی برق تامین می شود، وارد جک شده و با فشاری که جک بر روی صفحات فیلتر پرس اعمال می کند، این صفحات فشرده شده و نهایتا مراحل تصفیه پساب و جدا شدن مواد مایع از جامد صورت می گیرد.
قابل ذکر است جک هیدرولیک دو مسیر دارد:
- شافت جک داخل می رود، مسیر رفت
- شافت جک بیرون می آید، مسیر برگشت
که ما در دو مسیر رفت و برگشت، می توانیم هم فشار و هم دبی جک هیدرولیک را مانیتورینگ کنیم که برای اینکار باید سیستم هائی داخل یونیت هیدرولیک داشته باشیم که جزء به جزء عمل کنترل و محافظت را انجام دهند.
باید زمانی که جک هیدرولیک داخل فشار می رود، فشار ثابت مورد نظر را به صورت ممتد و منظم داشته باشیم و این فشار در سرتاسر مسیر سیکل گیری بصورت پیوسته توسط جک هیدرولیک بر روی صفحات تفلونی اعمال شود .
طراحی جک، یونیت و صفحات فیلتر پرس هیدرولیک، با یکدیگر مربوطند و تعیین کننده میزان فشار جک می باشند به این شکل که هر چه صفحات فیلتر پرس بزرگتر باشد ما نیازمند فشار بیشتری هستیم، همچنین هر چه پمپ گل یا همان پمپ مایعات فیلتر پرس که پساب موجود را داخل صفحات فیلتر پرس پمپاژ می کند قوی تر باشد باز هم ما نیازمند فشار بیشتری هستیم.
در صورتی که ما نیازمند فشار بالاتری باشیم به دو شکل می توانیم عمل کنیم:
- جک بزرگتری را طراحی و اجرا کنیم
- فشار داخلی جک های هیدرولیک را افزایش دهیم
ربات صفحه باز کن:
یکی دیگر از امکانات دستگاه فیلتر پرس، که بنا به صلاحدید یا درخواست مشتری روی سیستم تعبیه می شود ربات صفحه بازکن می باشد، در صورت تعبیه این سیستم، صفحات فیلتر پرس به صورت اتوماتیک و توسط این ربات باز می شوند که این ربات به دو روش می تواند کار کند:
- توسط نیروی هیدرولیکی دستگاه: همانطور که قبلا گفتیم این نیرو توسط یونیت هیدرولیک دستگاه تامین می شود.
- توسط نیروی الکتریکی
بنا به صلاحدید کارشناسان و درخواست مشتری تعیین می شود که برای ربات صفحه باز کن از نیروی هیدرولیکی استفاده کنیم یا الکتریکی.
سیستم شستشوی صفحات:
در صورت تعبیه شدن سیستم شستشوی صفحات نیز این سیستم می تواند تامین فشار خود را از یونیت هیدرولیک دستگاه بگیرد.

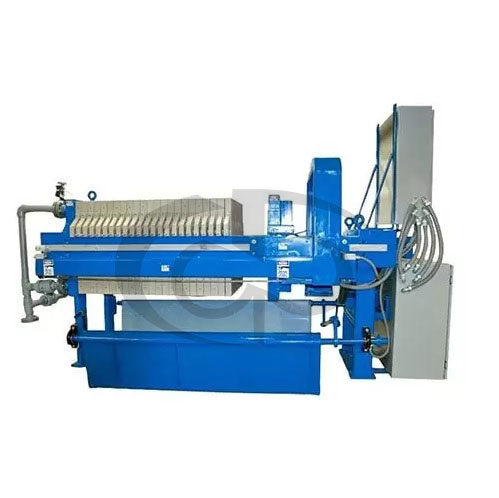

فیلتر پرس دستی یا فیلتر پرس کوچک:
یکی دیگر از انواع فیلتر پرس، فیلتر پرس دستی یا فیلتر پرس کوچک می باشد، این نوع از فیلتر پرس ها نیز ویژگی های مخصوص به خود را دارند که در زیر به طور مفصل به بررسی آنها پرداخته ایم، می توان گفت فیلتر پرس دستی یا به عبارتی فیلتر پرس کوچک از قیمت کمتری نسبت به فیلتر پرس های تمام اتوماتیک برخوردار می باشد و بیشتر برای صنایع کوچک با حجم پساب کم مانند علوم آزمایشگاهی مورد استفاده قرار می گیرد.
ویژگی ها و کاربردهای دستگاه فیلتر پرس دستی یا فیلتر پرس کوچک:
1.قیمت دستگاه فیلتر پرس دستی یا فیلتر پرس کوچک نسبت به سایر فیلتر پرس ها ارزانتر است و در واقع جزء ارزانترین دستگاههای فیلتر پرس محسوب می شود
2.فیلتر پرس دستی یا فیلتر پرس کوچک نسبت به بقیه انواع فیلتر پرس ها کاربرد محدودتری دارد
3.از این دستگاه برای تصفیه ی پساب ها در ظرفیت های کم استفاده می شود
4.روند انجام مراحل در این دستگاه به صورت دستی صورت می گیرد از جمله:
- حرکت صفحات فیلتر پرس
- باز و بسته شدن صفحات فیلتر پرس
- تخلیه مواد جامد باقیمانده از تصفیه پساب
5.جنس شاسی فیلتر پرس دستی یا فیلتر پرس کوچک یکی از موارد زیر را شامل می شود که بسته به جنس پساب مورد نظر متغیر می باشد:
- آهن
- چدن
- استیل
6.دستگاه فیلتر پرس دستی یا فیلتر پرس کوچک نسبت به بقیه فیلتر پرس ها از سرعت پائینتری برخوردار است زیرا اهرم دستی موجود در این دستگاه توسط نیروی انسانی کنترل می شود.
7.از کاربردهای این دستگاه می توان به موارد زیر اشاره کرد:
- تصفیه آب
- داروسازی
- صنایع غذائی
- صنایع شیمیائی
- متالوژی و نساجی
- علوم آزمایشگاهی

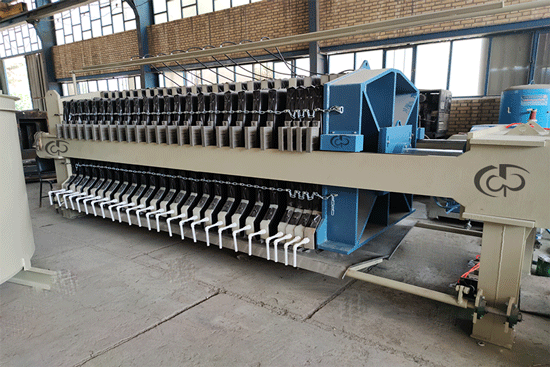

فیلتر پرس اتوماتیک
دستگاه فیلتر پرس اتوماتیک از دو نوع تشکیل شده است:
1.فیلتر پرس اتوماتیک ممبران
2.فیلتر پرس اتوماتیک چمبر
از ویژگی های مشترک فیلتر پرس اتوماتیک که شامل فیلتر پرس ممبران و فیلتر پرس چمبر است می توان به موارد زیر اشاره کرد:
- عملیات مورد نظر در این دو دستگاه نیاز به حضور نیروی انسانی ندارد
- در فیلتر پرس اتوماتیک کارها با بالاترین سرعت و کیفیت انجام می شود
موارد زیر در هر دو نوع دستگاه فیلتر پرس اتوماتیک ممبرانی و فیلتر پرس اتوماتیک چمبر مشترک است:
- حرکات صفحات فیلتر پرس
- بارگیری و تخلیه مواد جامد(کیک) از بین صفحات فیلتر پرس
- باز و بسته شدن جک هیدرولیکی
- شستشو و تمیز کردن صفحات و آماده سازی دستگاه برای دفعات بعدی
از جمله تفاوت های فیلتر پرس چمبر و فیلتر پرس ممبرانی می توان به موارد زیر اشاره کرد:
- انواع صفحات استفاده شده
- تفاوت در فشرده سازی سوسپانسیون ها
- طرز قرار گرفتن صفحات
برای دسترسی کامل به اطلاعات در خصوص فیلتر پرس ممبران و فیلتر پرس چمبر، اینجا کلیک کنید.
مزایای مدلهای فیلتر پرس اتوماتیک:
- در عین پر بازده بودن عملیات سطح بالائی از اتوماسیون را شامل می شود
- بالاترین حد تطبیق پذیری را دارد
- مدت زمان سیکل عملیات فیلتر شدن را کاهش می دهد
- بالاترین میزان آبگیری از پساب و بازگرداندن آب تصفیه شده
- برخورداری از صرفه اقتصادی به دلیل عدم استخدام نیروی انسانی
- دارا بودن امنیت بالا
- مطابق با استانداردهای جهانی
اجزای فیلتر پرس
اگر بخواهیم از اجزای فیلتر پرس صحبتی کرده باشیم در ابتدا باید بدانیم که طراحی فیلتر پرس بر اساس حجم و نوع دوغابی صورت می گیرد که نیاز به آبگیری و تصفیه دارد، بر همین اساس فیلتر پرس از اجزای زیر تشکیل شده است:
- صفحات فیلتر پرس
- شاسی یا بدنه دستگاه فیلتر پرس
- سیستم لرزشی فیلتر پرس
- سیستم هیدرولیک فیلتر پرس
- سینی دستگاه فیلتر پرس

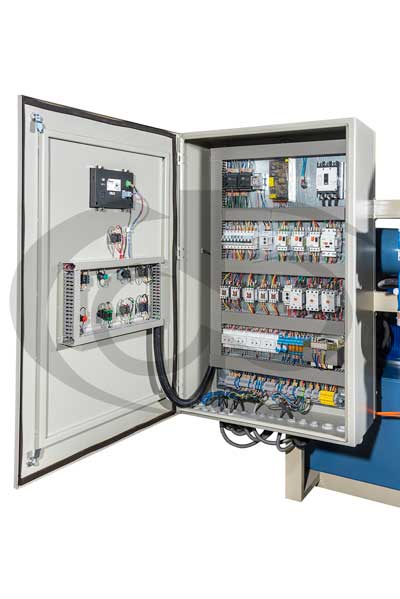

- پنل الکتریکی فیلتر پرس
- پارچه فیلتر پرس
در ادامه مقاله هر کدام از اجزای فیلتر پرس که در بالا از آنها نام برده شد را مورد بررسی قرار می دهیم و به نحوه ساخت فیلتر پرس می پردازیم، قابل ذکر است فیلتر پرس یکی از چند جزء مجموعه تصفیه پساب می باشد، برای آگاهی از مراحل تصفیه پساب صنعتی و آشنایی کامل از مجموعه تصفیه پساب اینجا را کلیک کنید.
1.صفحات فیلتر پرس:
صفحات فیلتر پرس برای:
- محصور نمودن گل ورودی فلوکولانت خورده
- فشرده سازی
- خروج آب از طریق مجراهای بسیار ریز کاربرد دارد
دستگاه فیلتر پرس از صفحات متعددی تشکیل شده است که به ترتیب کنار یکدیگر قرار گرفته اند، هنگام عبور مواد فاضلابی یا همان دوغاب از پارچه فیلتر پرس، صفحات فیلتر پرس توسط پمپ فیلتر پرس که شامل یک جک هیدرولیکی است فشرده می شود و همین امر منجر به جدا شدن مواد جامد از مایع می گردد، مواد جامد حاصل کاربرد مخصوص به خود را دارد که در ادامه موارد مصرف آن را بیان خواهیم کرد، لازم به ذکر است که تیم متخصص شرکت دنافنون جهت راحتی کار در جمع آوری کیک تولید شده روشی را به کار برده است که هم مانع از کثیف شدن محیط اطراف دستگاه فیلتر پرس می شود و هم کیک تشکیل شده به راحتی جمع آوری و حمل می شود.
جنس صفحات فیلتر پرس به دلایل زیر از جنس پلیمرهای خاصی انتخاب می شود:
- تماس مداوم با آب درنتیجه
- جلوگیری از خوردگی و اکسیداسیون
- قابلیت تحرک مناسب
- مقاومت کافی در برابر فشارهای اعمالی
- قابلیت ارتجاعی مناسب
- پایین ترین وزن ممکن به علت سهولت در جابجایی
- مونتاژ و تعمیرات
جنس صفحات فیلتر پرس بسته به نیاز مشتری و کاری که می خواهد انجام دهد از تفلون، استیل، پلیپروپیلن، چدن، آلومینیوم، لاستیک می تواند انتخاب شود، اندازه صفحات مورد استفاده در دستگاه های فیلتر پرس شرکت دنافنون نیز به ابعاد زیر می باشد:
- فیلتر پرس 20 * 20
- فیلتر پرس 40 *40
- فیلتر پرس 50 * 50
- فیلتر پرس 80 * 80
- فیلتر پرس 100 * 100
- فیلتر پرس 120 * 120
- فیلتر پرس 150 * 150
قابل ذکر است این ابعاد بسته به نیاز مشتری قابل تغییر می باشد.
و همچنین تعداد صفحات بسته به نیاز مشتریان از 10 صفحه تا 250 صفحه میتواند باشد، همچنین برای پوشش صفحات فیلتر پرس پارچه های مخصوصی طراحی میشوند که جنس آن ها متخلخل است و مانع عبور مواد جامد میشوند قابل ذکر است که در همین مقاله به طور کامل در مورد پارچه فیلتر پرس صحبت شده است.
قابل ذکر است در هنگام خرید فیلتر پرس در نظر داشتن تعداد و جنس صفحات فیلتر پرس بسیار حائز اهمیت می باشد.
2.شاسی یا بدنه دستگاه فیلتر پرس:
شاسی یا بدنه دستگاه فیلتر پرس به نوعی اسکلت دستگاه فیلتر پرس به شمار می رود و برای:
- نگه داری
- ایجاد استحکام
- حفظ چارچوب و شکل کلی فیلتر پرس
به کار می رود، قابل ذکر است وظیفه اصلی شاسی یا بدنه دستگاه فیلتر پرس، نگه داشتن قطعات فیلتر پرس و مخصوصا صفحات آن در کنار هم می باشد.شاسی دستگاه، صفحات فیلتر پرس را در برابر فشارهای وارده از سمت سیستم هیدرولیک، جهت فشرده کردن صفحات و فرآیند تصفیه سازی، حفاظت می کند.
3.سیستم لرزشی دستگاه فیلتر پرس:
سیستم لرزشی دستگاه فیلتر پرس جهت تخلیه و جداسازی کیک تشکیل شده از بین صفحات است در واقع هنگامی که صفحات فیلتر پرس از یکدیگر باز میشوند به طور معمولی تعدادی از کیک ها که بین صفحات تشکیل شده اند، آزاد می شوند ولی تعدادی دیگر از این کیک ها همچنان بین صفحات باقی می ماند در این حالت، این سیستم برای سهولت خروج کیک های باقی مانده از بین صفحات ایجاد ارتعاش می کند که این فرایند کاملا به صورت اتوماتیک انجام میشود.
قابل ذکر است یکی از مزیت های دستگاه فیلتر پرس تولید شده توسط شرکت دنافنون، بروز بودن این دستگاه می باشد به عنوان مثال سیستم لرزشی این دستگاه به تازگی با بروزرسانی های انجام شده مطابق با آخرین استاندارد ها می باشد و عملکرد آن بسیار دقیق و با کمترین خطا انجام می پذیرد.
در فعال شدن سیستم لرزشی فیلتر پرس ما به ترتیب روند زیر را طی می کنیم:
- موتورها و ویبراتورهای لرزشی که معمولا در نزدیکی صفحات فیلترپرس نصب شده اند، ارتعاشاتی را در صفحات فیلتر ایجاد می کنند
- صفحات فیلتر به ارتعاش در می آیند(ارتعاشات ایجاد شده توسط موتورهای لرزشی یا همان ویبراتورها به صفحات فیلتر پرس منتقل می شوند)
- با وجود نیروی اینرسی و ارتعاشات ایجاد شده کیک تشکیل شده از بین صفحات جدا می شود و به طور کلی از دستگاه فیلتر پرس جدا می شوند
- در صورت وجود سبد جمع آوری کیک فیلترپرس، کیک ها در سبد تخلیه شده و در غیر اینصورت روی زمین می ریزند
- پس از تخلیه کیک سیستم ویبراتور خاموش می شود
مزایای سیستم لرزشی دستگاه فیلترپرس:
از جمله مزایای سیستم لرزشی دستگاه فیلترپرس به شرح زیر می باشد:
- بهبود عملکرد دستگاه
- افزایش کارایی فیلترپرس
- بالا بردن سرعت تخلیه کیک فیلترپرس
- تخلیه کامل کیک فیلترپرس از بین صفحات
- جلوگیری از مسدود شدن صفحات فیلترپرس
- کاهش زمانهای توقف که در فرآیندهای صنعتی مهم می باشد
4.سیستم هیدرولیک دستگاه فیلتر پرس:
این سیستم جهت اعمال فشار به صفحات تفلونی، متناسب با فشار پمپ هموژن و جک مخصوص برای دستگاه فیلتر پرس تعبیه میشود.
5.سینی دستگاه فیلتر پرس:
سینی فیلتر پرس، جهت ورود گل به فیلترپرس و جلوگیری از ریختن آب از صفحات به روی کیک خروجی روی سیستم تعبیه میشود، در سینی فیلتر پرس برای هدایت ورود گل به صفحات فیلتر پرس و جلوگیری از ریختن آب به روی کیک خروجی، از سیستم پنوماتیک استفاده شده است که دلیل این انتخاب مواردی همچون:
- سادگی عملکرد سیستم
- افزایش طول عمر قطعات
- اطمینان از عملکرد مناسب آن ها
بوده است. همچنین به منظور :
- جلوگیری از خوردگی و اکسیداسیون قطعات
- حصول استحکام
- مقاومت کافی دربرابر نیروهای وارده
از متریال استیل با استاندارد دقیق و مشخص استفاده شده است.
6.پنل الکتریکی دستگاه فیلتر پرس:
در دستگاه های فیلتر پرس شرکت دنافنون تمامی مراحل سیکل ها به صورت اتوماتیک انجام میشود که وظیفه انجام این این مراحل تماما به عهده این پنل میباشد، تمامی متریال و قطعات مورد استفاده در پنل الکتریکی فیلتر پرس به گونه ای طراحی شده که در کارکرد طولانی مدت دارای کمترین استهلاک و بدون نیاز به تعمیرات و خرابی باشد.
7.پارچه فیلتر پرس:
یک ماده پر اهمیت که هم در فیلتراسیون مایعات و هم در فیلتر هوا بسیار حائز اهمیت است پارچه می باشد، روش ها و ابزارهای متفاوتی برای تصفیه کردن مایعات و پسماندها در صنعت وجود دارد، یکی از رایجترین روشها فیلتر کردن این مواد است که بهترین روش فیلتر کردن در صنعت استفاده از دستگاه فیلتر پرس می باشد.
دستگاه فیلتر پرس همانطور که در بالا اشاره کردیم شامل اجزائی می باشد که قبلا آنها را به طور کامل نام بردیم، یکی دیگر از اجزاء دستگاه فیلتر پرس، پارچه فیلتر پرس می باشد پارچه فیلتر پرس از لحاظ جنس و نوع کاربرد متفاوت می باشد، بدیهی است که در صنایع متفاوت بسته به جنس پساب پارچه ی انتخابی فیلتر پرس هم متفاوت می باشد و همچنین قیمت آن نیز متغیر است برای کسب اطلاعات کامل و انتخاب بهترین پارچه فیلتر پرس می توانید اینجا کلیک کنید.

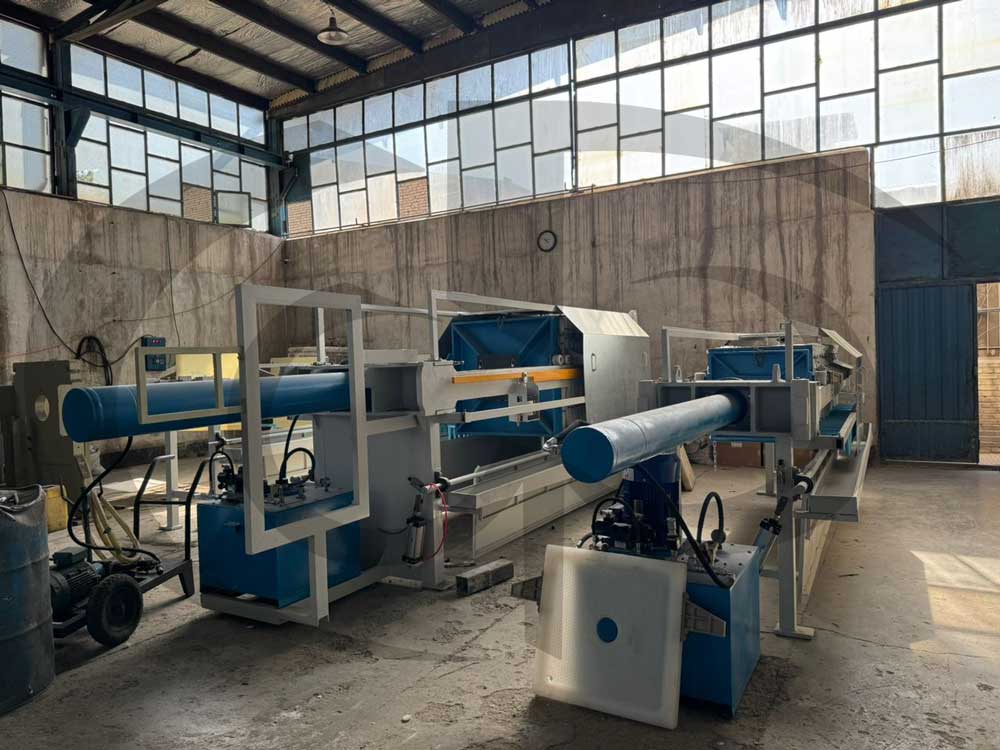

قیمت دستگاه فیلتر پرس:
در تعیین قیمت فیلتر پرس نکات زیادی وجود دارد در اینجا ما 11 نکته کاربردی در تعیین قیمت را بیان خواهیم کرد، با ما همراه باشید.
قیمت دستگاه فیلتر پرس به عوامل زیر بستگی دارد که در زیر به بررسی برخی از آنها می پردازیم:
- ابعاد و ظرفیت فیلتر پرس
- نوع جک فیلتر پرس
- سیستم باز و بسته شدن صفحات فیلتر پرس
- تعداد، ابعاد، نوع و جنس صفحات فیلتر پرس
- جنس پارچه فیلتر پرس
- وسایل مورد استفاده در تابلو برق فیلتر پرس
- وسایل مورد استفاده در قسمت هیدرولیک فیلتر پرس
- مجهز بودن یا نبودن به سیستم سینی قطره گیر
- مجهز بودن یا نبودن به سیستم ویبراتور
- مدار باز یا بسته بودن فیلتر پرس
- فیلتر پرس از نوع ممبران یا چمبر
- خدمات پس از فروش و گارانتی
1.ابعاد و ظرفیت فیلتر پرس:
بدیهی است هر چقدر ابعاد و ظرفیت فیلتر پرس بیشتر باشد قیمت دستگاه فیلتر پرس نیز بیشتر است، برای آگاهی از ظرفیت دستگاه فیلتر پرس باید حجم مواد ورودی دستگاه فیلتر پرس را مورد بررسی قرار دهیم که این حجم شامل مواد جامد و مایع ورودی به این دستگاه می شود که در اصطلاح روزمره به آن دوغاب یا لجن یا پسماند گفته می شود، بدیهی است هر چقدر حجم این مواد بیشتر باشد ابعاد و ظرفیت دستگاه فیلتر پرس نیز بیشتر می باشد.
میزان زمان کیک گیری (بسته به نوع پساب فیلتر پرس) تعیین کننده حجم فیلتر پرس می باشد همچنین زمان کارکرد شیفت فیلتر پرس تعیین کننده است.
2.نوع جک فیلتر پرس:
یکی دیگر از پارامترهای تعیین قیمت فیلتر پرس، نوع جک بکار رفته در فیلتر پرس است که به دو شکل زیر می تواند وجود داشته باشد:
- جک دستی فیلتر پرس
- جک هیدرولیکی فیلتر پرس
جک فیلتر پرس نیز با افزایش ابعاد فیلتر پرس بزرگتر می شود و این به این علت است که وقتی صفحات بزرگتر شوند فشاری که باید به این صفحات وارد شود افزایش می یابد و این امر مستلزم داشتن جک بزرگتری است و نهایتا باعث افزایش قیمیت بالاتر فیلتر پرس می شود.
قابل ذکر است جک فیلتر پرس شرکت دنافنون عموما از نوع هیدرولیکی می باشد که به توضیحات این نوع جک خواهیم پرداخت، لازم به ذکر است برای اینکه توان جک فیلتر پرس را محاسبه کنیم باید دو پارامتر قدرت و سرعت جک را مورد بررسی قرار دهیم.
1.جک دستی فیلتر پرس
جک دستی فیلتر پرس نوعی جک پیچی مکانیکی است، در واقع کارائی جک دستی در دستگاههای فیلتر پرس کوچک می باشد در واقع این جک با ساختار فیلتر پرس که به آن فیلتر پرس دستی گفته می شود مطابقت دارد، و یکی از علل این نامگذاری نیز همین نوع جک مورد استفاده در این دستگاه می باشد، فیلتر پرس دستی دارای ساختار بسیار ساده ای می باشدکه در جای خود به آن پرداخته ایم.
طرز کار دستگاه فیلتر پرس دستی به این صورت است که با چرخاندن جک بوسیله نیروی دست، چرخ دنده کوچکتر(دندانه دار) می چرخد، سپس این چرخ دنده های کوچکتر پیچ را به حرکت در می آورند و جک حرکت می کند.
2.جک هیدرولیکی فیلتر پرس
در مورد جک هیدرولیکی فیلتر پرس توضیحات کاملی در لینک قرار داده شده وجود دارد که شما می توانید با مراجعه به لینک مورد نظر، اطلاعات خود را کامل کنید.
3.سیستم باز و بسته شدن صفحات فیلتر پرس:
همانطور که قبلا نیز اشاره کردیم فیلتر پرس ها به دو نوع دستی و اتوماتیک تقسیم می شوند، در فیلتر پرس دستی صفحات فیلتر پرس با نیروی انسانی و به صورت دستی باز و بسته می شوند ولی در نوع اتوماتیک، باز شدن صفحات فیلتر پرس کاملا به صورت اتوماتیک و طبق برنامه ای که به فیلتر پرس داده می شود عمل می کند و همین نحوه عملکرد صفحات است که فیلتر پرس را به دو نوع دستی و اتوماتیک تبدیل می کند.
پس همانطور که گفتیم، سیستم باز و بسته شدن صفحات می تواند به دو صورت دستی و اتوماتیک صورت گیرد و همین امر موجب تفاوت زیادی در تعیین قیمت فیلتر پرس می شود.
4.تعداد، ابعاد، و جنس صفحات فیلتر پرس:
در قسمت مربوط به صفحات فیلتر پرس سه مورد برای ما بیشترین اهمیت را دارد که عبارتند از:
- تعداد صفحات
- ابعاد صفحات
- جنس صفحات
1.تعداد صفحات
تعداد صفحات نیز از دیگر عوامل مهم در تعیین قیمت فیلتر پرس می باشد، اینکه چه تعداد صفحه و با چه ابعادی مورد نیاز شما می باشد بستگی به ورودی و خروجی و در واقع میزان تولید شما دارد.
2.ابعاد صفحات
این صفحات از ابعاد 40*40 سانتی متر موجود می باشد تا 2*2 متر، بدیهی است هر چقدر اندازه ی این صفحات بزرگتر باشد ابغاد دستگاه فیلتر پرس نیز بزرگتر می شود و به همین سبب قیمت دستگاه نیز افزایش می یابد.
3.جنس صفحات
تعیین جنس صفحات بستگی به نوع پالپ تولید شده در کارخانه دارد، صفحات فیلتر پرس از سه جنس پلاستیک، فایبر گلاس و فلز می توانند انتخاب شوند.
مثلا در صنعت تصفیه روغن جنس صفحات حتما باید از فلز باشد در غیر اینصورت در حرارت بالا آسیب خواهد دید و همین انتخاب جنس صفحات که از سه نوع مختلف می تواند باشد در تعیین قیمت فیلترپرس تاثیر گذار است.
5.جنس پارچه فیلتر پرس:
جنس پارچه فیلتر پرس در ارتباط مستقیم با نوع پساب و ماده فیلتر شده دارد، پارچه فیلتر پرس انواع گوناگونی دارد که با توجه به نوع پساب وارد شده به فیلتر پرس، پارچه انتخاب و مورد استفاده قرار می گیرد بر همین اساس جنس پارچه فیلتر پرس نیز در تعیین قیمت فیلتر پرس تاثیر گذار خواهد بود جنس پارچه فیلتر پرس انواع گوناگونی دارد که در زیر آنها را نام برده ایم:
1.پارچه فیلتر پرس کتانی(پنبه ای)
2.پارچه فیلتر پرس پلی استر
3.پارچه فیلتر پرس پلی آمید
4.پارچه فیلتر پرس پلی پروپیلن
6.وسایل مورد استفاده در تابلو برق فیلتر پرس:
وسایل مورد استفاده در تابلو برق فیلتر پرس شامل:
- کنتاکتور
- کلید حرارتی
- حفاظ
- رله
- PLC
که هر کدام از این وسایل مورد استفاده در تابلو برق برندهای متفاوتی دارد و به همین دلیل قیمت متفاوتی نیز در پی خواهد داشت و همین امر در تعیین نهائی قیمت فیلتر پرس تاثیر گذار است.
7.وسایل مورد استفاده در قسمت هیدرولیک فیلتر پرس:
مورد دیگری که در تعیین قیمت فیلتر پرس تاثیر گذار است وسایل مورد استفاده در قسمت هیدرولیک فیلتر پرس است.
فیلتر پرس به چند گروه تقسیم می گردد:
- فیلتر پرس دستی
- فیلتر پرس اتومات
- فیلترپرس نیمه اتومات
- فیلتر پرس هیدرولیک
قیمت هر کدام از این دستگاه مجزا می باشد که شما می توانید جهت اطلاع دقیق از قیمت ها با کارشناسان مربوطه ما تماس حاصل نمایید.
همچنین فیلتر پرس های دست دوم بطور معمول دارای نشتی و مشکلات فنی بسیاری است به همین جهت توصیه متخصصین شرکت دنافنون به شما این است که فیلتر پرس کاملا نو تهیه کنید تا در هزینه های طویل المدت شما نیز صرفه جویی شود.
شرکت ما مفتخر است دستگاه های فیلترپرس را در سراسر ایران ارسال کرده و همینطور صادرات دستگاه را در کارنامه خود داشته باشد.
8.مجهز بودن یا نبودن دستگاه به سیستم سینی قطره گیر:
اکثر سیستم های مجموعه تصفیه پساب و فیلتر پرس دارای سینی قطره گیر می باشد ولی گاهی اوقات طبق صلاحدید کارشناسان و یا درخواست ندادن مشتری امکان عدم وجود سینی قطره گیر وجود دارد.
قابل ذکر است در صورت تعبیه سینی قطره گیر روی دستگاه درصد مصرف آب کمتر می شود و بهره وری آب بالا می رود و همچنین افزایش قیمت نیز صورت می گیرد، پس یکی دیگر از دلایل افزایش قیمت فیلتر پرس وجود یا عدم وجود سینی قطره گیر در دستگاه فیلتر پرس می باشد.
9.کارکرد اتوماتیک یا دستی دستگاه:
کارکرد اتوماتیک یا دستی صفحات نیز،یا طبق سفارش مشتری صورت می گیرد و یا مطابق با صلاحدید کارشناسان شرکت طراحی و پیاده سازی می شود، در صورتی که بخواهیم صفحات به صورت اتوماتیک یا دستی عمل کند، تفاوت هایی در نوع طراحی جک دستگاه بوجود می آید و اینکه آیا صفحات تک تک یا چندتایی باز شوند، سرعت عملکرد صفحات نیز در دستی یا اتوماتیک کردن دستگاه موثر می باشد
در صورتی که دستگاه اتوماتیک طراحی شود به چه شکل باشد، آیا سیستم صفحه کش داشته باشد یا نه جک اصلی فیلتر پرس تمام صفحات را باز کند، نهایتا می توان گفت اتوماتیک کردن دستگاه خیلی از المانها از جمله طول دستگاه و سرعت آن را نیز تغییر می دهد.
10.مدار باز یا بسته بودن فیلتر پرس:
- نوع گل
- نوع صفحات
- صلاحدید طراحی
- آزمایشات انجام شده
چهار تا از مواردی که در مدار باز یا مدار بسته بودن فیلتر پرس تاثیر گذار است را در بالا نام بردیم که نهایتا در قیمت فیلتر پرس تاثیر خواهد داشت.
11.فیلتر پرس از نوع ممبران یا چمبر:
طبیعتا به علت عملکرد متفاوت این دو نوع فیلتر پرس و کیک خشکتری که از فیلتر پرس ممبران حاصل می شود قیمت فیلتر پرس با صفحات ممبران بالاتر می باشد، در صورت آگاهی کامل از نوع عملکرد فیلتر پرس ممبران و چمبر، اینجا کلیک کنید.
12.خدمات پس از فروش و گارانتی:
گارانتی: مدت زمان و نوع گارانتی ارائه شده میتواند بر قیمت تأثیرگذار باشد.
خدمات پس از فروش: هزینههای نگهداری دستگاه و خدمات پس از فروش نیز باید در نظر گرفته شوند.
سوالات رایج مشتریان در مورد دستگاه فیلتر پرس:
نکته ای که در مورد سوالات رایج مشتریان در خصوص دستگاه فیلتر پرس وجود دارد اینست که بیشتر این سوالات به مرور زمان و در حین استفاده از فیلتر پرس بوجود می آید و بر اساس استفاده های متفاوتی که از دستگاه فیلتر پرس وجود دارد این سوالات متفاوت می باشد، قابل ذکر است که بهترین روش برای دستیابی به پاسخ سوالات احتمالی بوجود آمده در خصوص دستگاه فیلتر پرس تماس با ما و دریافت مشاوره از کارشناسان دنافنون می باشد.
برای دستیابی شما به برخی از سوالات بوجود آمده در مورد دستگاه فیلتر پرس، اینجا کلیک کنید.
