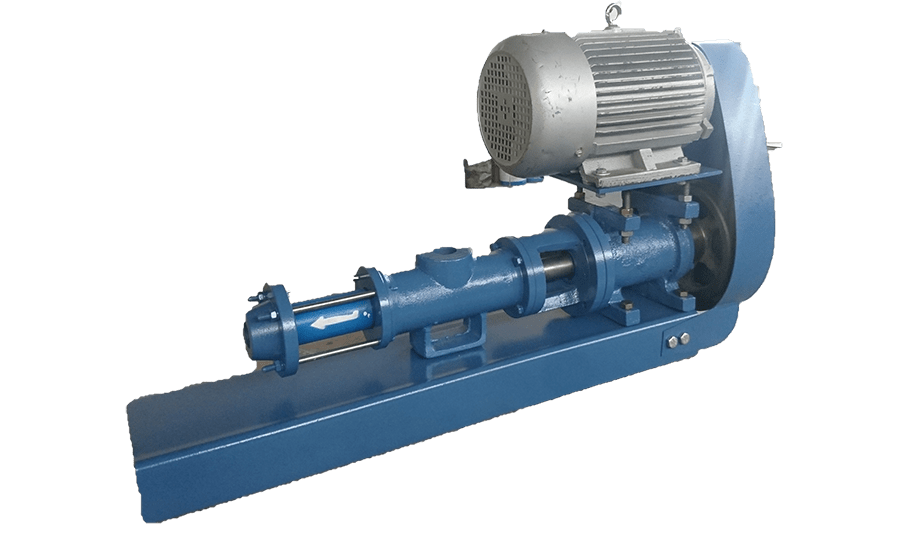

مونوپمپ | انواع مونو پمپ | کاربرد مونو پمپ
مونو پمپ ها به 5 دسته تقسیم می شوند، 1.مونو پمپ لوله ای 2.مونو پمپ قیفی 3.مونو پمپ بتنی 4.مونو پمپ عمودی 6.مونو پمپ اندازه گیر در این مقاله به بررسی انواع مونو پمپ های نام برده می پردازیم.
تعداد بازدید: 10678
مونو پمپ چیست؟
در میان انواع پمپ ها، مونوپمپ ها در رده پمپ های با جابجایی مثبت قرار دارند، قابل ذکر است که مونو پمپ به 2 شکل نوشتاری مونو پمپ یا منو پمپ وجود دارد.
مونو پمپ اسامی دیگری نیز دارد که در زیر کامل آنها را نام برده ایم، این اسامی عبارتند از:
- مونو پمپ
- منوپمپ
- پمپ ماردونی
- تک اسکرو
- پمپ مارپیچی
- پمپ حفره ای
- پمپ با حفره پیش رونده
- پمپ اسکرو خارج از مرکز
ممکن است این پمپ به شکل لاتین نیز در صنعت استفاده شود، شکل لاتین مونو پمپ به صورت های زیر می باشد:
Mono Pump
Monho Pump
Monyo Pump
ویژگی های مونو پمپ:
1.دارای یک استاتور مارپیچی است
2.جنس این استاتور عمدتا از پلاستیک می باشد
3.درون استاتور مارپیچی یک ماردون فلزی قرار دارد
4.ماردون با چرخش الکترو موتور به چرخش در می آید و همین امر موجب می شود سیال در راستای محور پمپ به گردش درآید
5.موارد مصرف این پمپ معمولا برای مایعات با گران روی یا ویسکوزیته نسبتا بالا می باشد و همین امر موجب شده است به این پمپ، پمپ غلیظ کش نیز گفته شود.

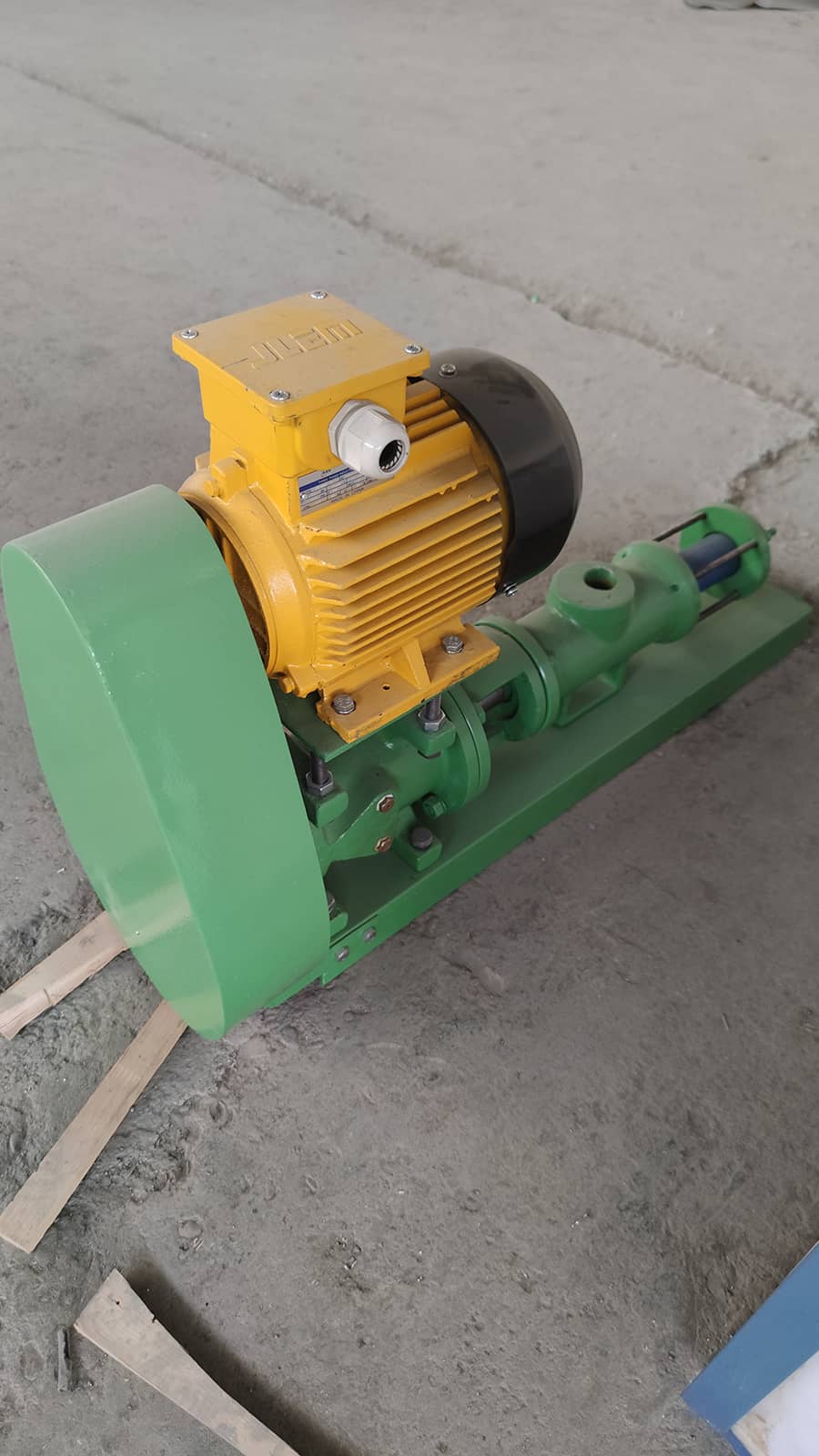

قطعات مونو پمپ:
1.روتور(مارپیچ گردنده)
2.الکتروموتور
3.استاتور(مهره ثابت)
4.گیربکس
5.بدنه
6 .سیستم آب بندی
هر کدام از اجزاء مونو پمپ دارای وظیفه مشخصی می باشند، روتور به شکل یک میله مارپیچ با گام بلند و یک مغز باریک می باشد. در اثر چرخش روتور در داخل استاتور ( به صورت خارج از مرکز) حفره هایی در فاصله بین روتور و استاتور به وجود می آید، که این حفره ها به طور مداوم از دهانه ورودی به سمت دهانه خروجی پیشروی می نمایند.
ایجاد حفره در دهانه ورودی باعث مکش مواد به داخل آن می گردد، پس از پر شدن حفره، مواد به صورت لقمه ای مسیر مارپیچ بین روتور و اساتاتور را تا دهانه خروجی طی می نمایند، با تکرار این عمل در اثر چرخش روتو، مواد به صورت پیوسته پمپ می گردند.
کاربردهای مونو پمپ:
مونوپمپ ها با توجه به نحوه عملکردشان کاربرد وسیعی در صنایع دارند، برخی از آن ها عبارنتد از:
صنایع نفت و پالایشگاهی، پالایشگاه های روغن، صنایع شیمیایی، دستگاه های تصفیه فاضلاب صنعتی و عمومی، صنایع غذایی، کارخانه های قند و نشاسته سازی، صنایع پلاستیک، صنایع کشتی سازی، تخته فاضلاب اسکله و کشتی، صنایع ساخت رنگ و رزین و چسب، صنایع کاغذ و خمیر کاغذ، صنایع سرامیک، صنایع ساختمانی و معادن، پتروشیمی، تکنولوژی محیط زیست، صنایع نوشیدنی، کارخانه های تولید رب و کنستانتره، صنایع آرایشی و بهداشتی، داروسازی، کنسروسازی، کشاورزی، صنایع گوشت و به طور کل صنایعی که احتیاج به انتقال مواد با ویسکوزیته بالا دارند.
انواع مونو پمپ:
مونوپمپ ها انواعی دارند که در زیر آنها را نام برده ایم و به توضیح هر کدام از آنها پرداخته ایم:
- مونو پمپ لوله ای
- مونو پمپ قیفی
- مونو پمپ بتن
- مونو پمپ عمودی
- مونو پمپ اندازه گیر

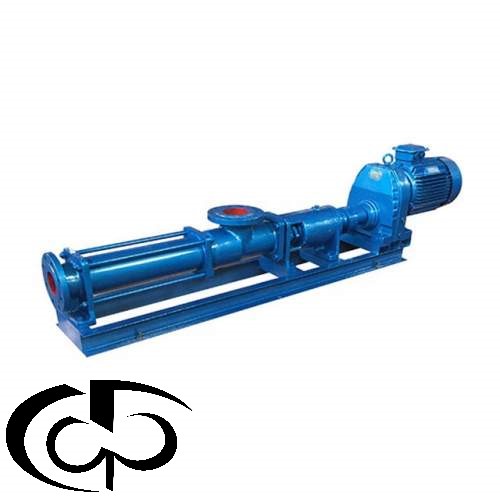

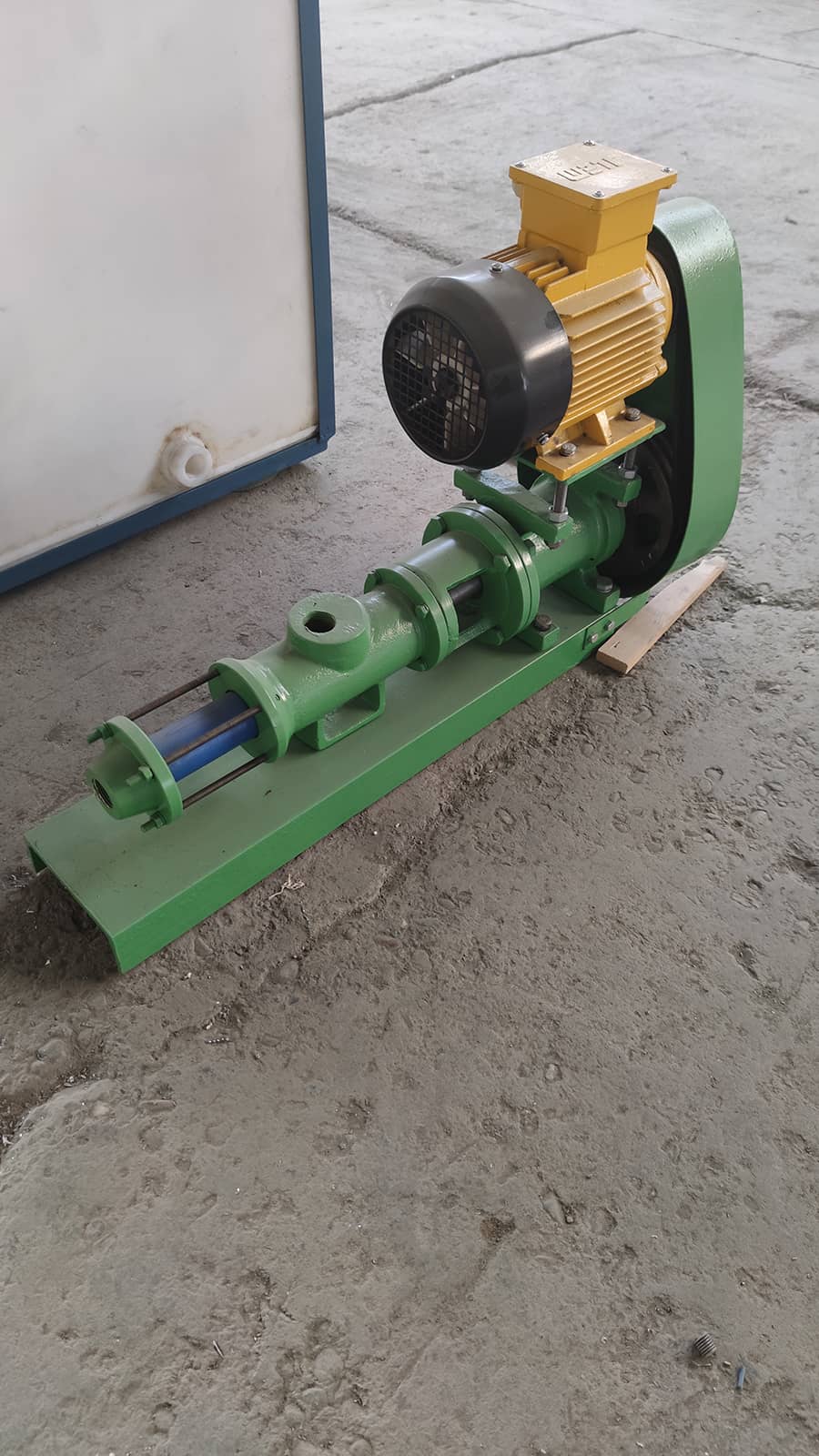

1.مونو پمپ لوله ای:
مونو پمپ ها از دو قسمت روتور و استاتور تشکیل شده است که برا اساس موارد نام برده در زیر با هم تفاوت دارند:
- غلظت
- دبی ماده
- سایز
- نوع مونو پمپ
این مدل مونو پمپ که به مونو پمپ لوله ای مشهور است در بسیاری از صنایع برای انتقال مواد چسبنده و ذرات جامد همراه با آن کاربرد دارد، ورودی این پمپ به شکل لوله ای است و شاید یکی ازدلایل نامگذاری این پمپ به این اسم نیز همین می باشد.
مونو پمپ لوله ای به گونه ای طراحی شده است که براحتی قابل شستشو باشد و به دلیل غلظت بالای مایعات و مکش کم پمپ، مایع یا همان سیال قابل انتقال، باید بالاتر از دهانه ورودی پمپ باشد.
موارد استفاده از مونوپمپ لوله ای در انتقال سیالات ویسکوز، همانند رب، عسل و سیالات حاوی ذرات جامد می باشد.

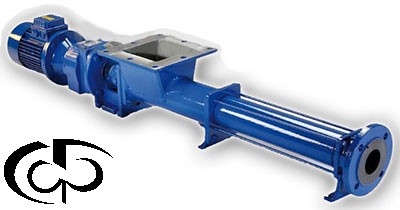

2.مونو پمپ قیفی:
تنها تفاوت مونو پمپ قیفی و مونو پمپ لوله ای در اینست که در قسمت ورودی مونو پمپ قیفی یک قیف وجود دارد، سایز قیف بسته به ظرفیت پمپ متفاوت می تواند باشد.
یکی از دلایل طراحی این پمپ با توجه به شباهتش نسبت به پمپ لوله ای اینست که مواد دارای ذرات جامد و مواد خمیری شکل با توجه به اینکه چگالی بالائی دارند نمی توانند به راحتی از داخل لوله ی مونو پمپ لوله ای عبور کنند و برای همین بر روی آن یک قیف تعبیه شده است.
در این پمپ سیالات از طریق قیف وارد لوله می شوند، مارپیچی که درون دستگاه تعبیه شده است باعث حرکت سریعتر و راحت تر مواد وارد شده به قیف می باشند.
مونو پمپ قیف دار در حالت کلی به صورت تک استیج طراحی می شود ولی امکان طراحی آن به صورت دو استیج هم وجود دارد.
یکی از کاربردهای پمپ قیفی استفاده در صنایع غذائی از قبیل پمپاژ مواد غذائی مانند سیب، خمیرهای گوناگون، گلوتن و غیره می باشد.
قطعات مونو پمپ قیفی عبارتند از:
1.روتور
2.استاتور
3.سیستم انتقال شامل:
- شافت با طراحی اسکرو
- کوپلینگ
- محفظه قیفی شکل
4.نشت بند
5.محفظه دهش و خروجی پمپ
6.موتور و گیربکس

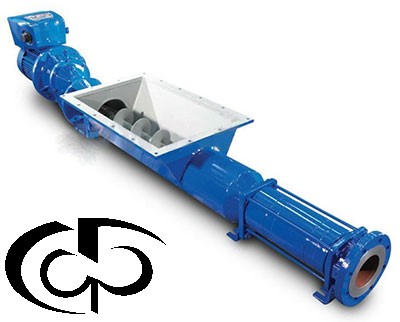

3.مونو پمپ بتن:
کاربرد مونو پمپ بتن در پمپاژ بتن های سبک سلولی است که هم در خط تولید بلوک های سبک و هم در دستگاههای پرتابل کف ریزی با فوم بتن صورت می گیرد.
ویژگی های مونو پمپ بتن:
1.شبیه به مونو پمپ لوله ای
2.دارای دریچه بازدید و تخلیه در پهلوی پمپ
3.استهلاک کم
4.مناسب جهت انتقال بتن میکس شده
نحوه عملکرد مونو پمپ بتن:
محفظه استاتوردر این پمپ، روتور را در خود جای داده است که با چرخش روتور بتن میکس شده پمپاژ می شود.افزایش و کاهش قدرت پمپاژ مونو پمپ به موارد زیر بستگی دارد:
1.قطر روتور
2.قطر استاتور
3.میزان دورموتور پمپ
قابل ذکر است هر کدام از موارد بالا قابل تغییر است و متناسب با کاری که میخواهیم انجام دهیم میتوانیم این تنظیمات را انجام دهیم و کار به صورت دقیق و با استهلاک کم انجام شود.
از شرکت های معتبر در تولید و ساخت مونو پمپ فوم بتن در ایران می توان به مونو پمپ آسیا و مونو پمپ بهلول اشاره کرد.

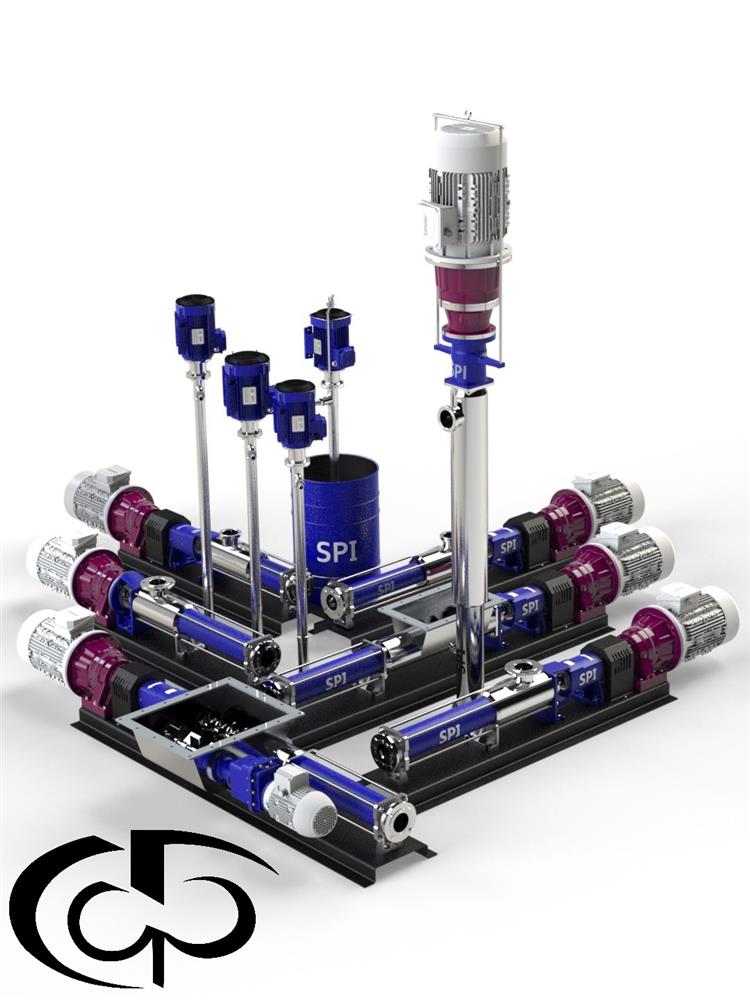

4.مونو پمپ عمودی:
همانطور که در شکل ملاحظه می فرمائید این پمپ به حالت عمودی طراحی شده است که با ورود پمپ به مخزن امکان تخلیه و پمپاژ مواد داخل مخزن وجود داشته باشد.
ویژگی های مونو پمپ عمودی:
1.انتقال مواد شامل ذرات جامد
2.نصب و راه اندازی راحت و سریع
3.دارای مکانیزم ساده برای تعویض قطعات
4.نگهداری آسان
5.تعمیر آسان
6.ظرفیت بالا

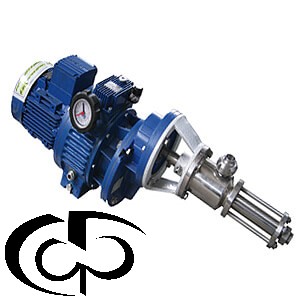

5.مونو پمپ اندازه گیر:
این پمپ زمانی کارائی دارد که بخواهیم مقدار دقیقی از سیال پمپاژ شود، مونو پمپ اندازه گیر برای مواد با ویسکوزیته کم تا زیاد کارائی دارد.
